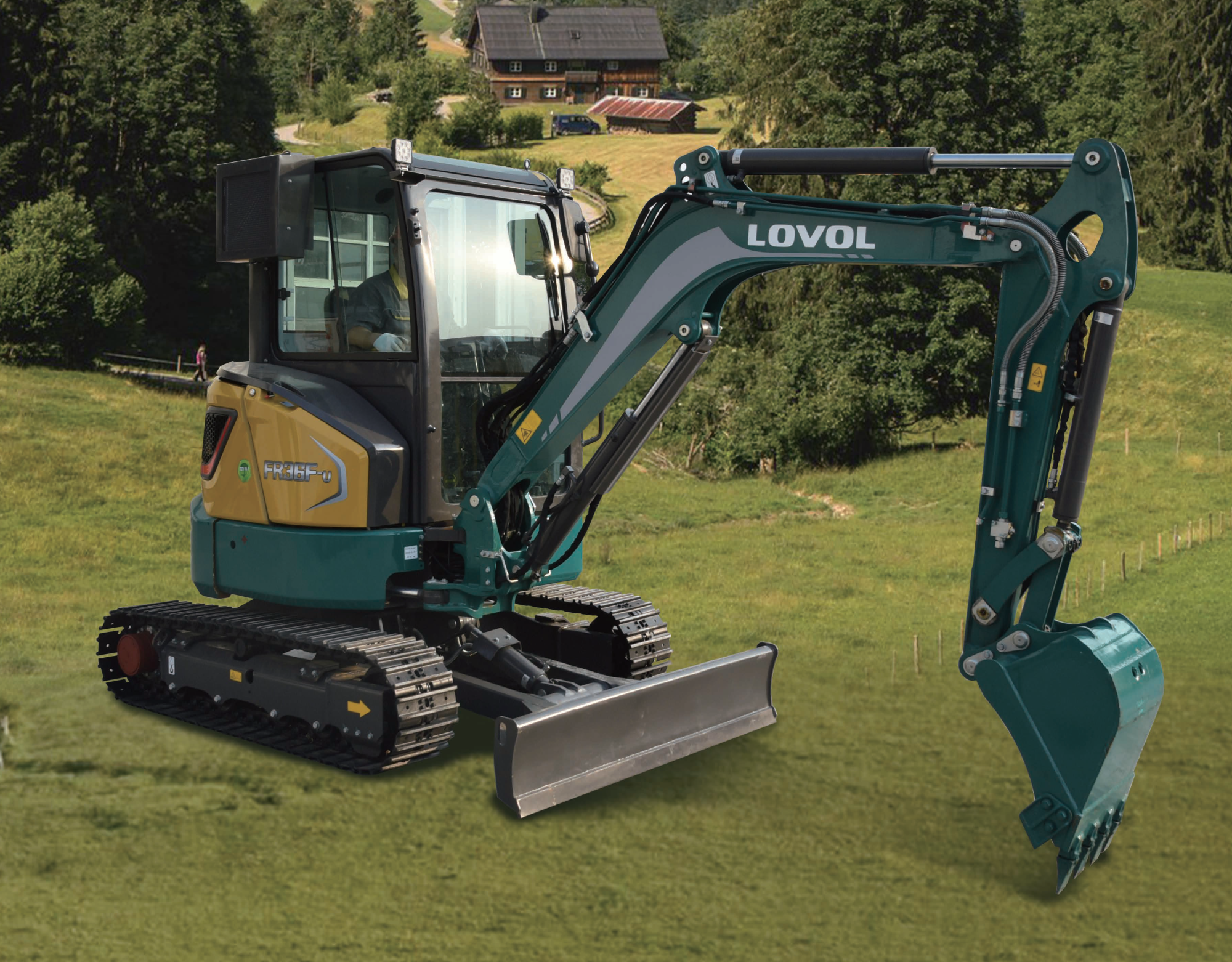

Описание
Мощность двигателя 22,2 кВт/ 2200 об.
Рабочий диапазон
Снаряженная масса 3 800 кг
Вместимость ковша 0,12 м3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры
|
Транспортная длина |
4730 мм |
| Мин. длина площадки при транспортировке | |
|
Транспортная высота |
2510 мм |
| Транспортная ширина | 1700 мм |
|
Высота кабины |
|
| Дорожный просвет под противовесом | 537 мм |
| Минимальный дорожный просвет | 300 мм |
| Вылет задней части механизма поворота платформы | 850 мм |
|
Расстояние между центрами катков |
1620 мм |
| Длина колеи | 2094 мм |
| Ширина колеи | 1420 мм |
| Ширина гусеницы | 300 мм |
| Высота капота | |
|
Ширина поворотной платформы |
1525 мм |
Рабочий диапазон
|
Макс. высота резания |
4251 мм |
| Макс. высота загрузки | 3410 мм |
| Макс. глубина выемки | 2915 мм |
|
Макс. глуб. копания (высота верт.стенки) |
2625 мм |
|
Макс. вылет |
5225 мм |
| Макс. вылет на уровне земли | 5015 мм |
| Мин. вылет поворота раб. устройства |
Двигатель
|
Модель двигателя |
YANMAR 3TNV88 |
| Кол-во цилиндров | 3 |
| Макс.крутящий момент | 103/1600 Н.м/об. |
| Рабочий объем |
1.642 л |
Основные характеристики
|
Усилие копания ковша |
29 кН |
| Усилие рытья рычага | 20.2 кН |
| Макс.тяговое усилие | 35.1 кН |
|
Макс. скорость |
4.2 км/ч |
|
Мин. скорость |
2.8 км/ч |
|
Скорость вращения |
8.4 об./м |
| Преодолеваемый уклон | 30° |
| Давление на грунт | 34.7 кПа |
Гидравлическая система
|
Макс.расход основного насоса |
108 л |
|
Давление в главном предохранительном клапане |
24.2 Мпа |
Другие технические характеристики
|
Стрела |
2375 мм |
| Рукоять | 1325 мм |
| Количество гусеничных башмаков | 43 шт |
| Количество направляющих роликов | 4 |
Заправочные емкости
|
Топливный бак |
40 л |
| Гидравлический бак |
20 л |
| Моторное масло | 6.7 л |
Характеристики
| Высота, мм | 2510 |
| Глубина копания, м | 2,6 |
| Длина стрелы, м | 2.3 |
| Длина, мм | 4730 |
| Масса, кг | 3800 |
| Мощность, л.с. | 30,18 |
| Объем ковша, м3 | 0,12 |
| Ширина, мм | 1700 |
Документы
FR36F-рус
3.9 Мб
